Presentació del producte:

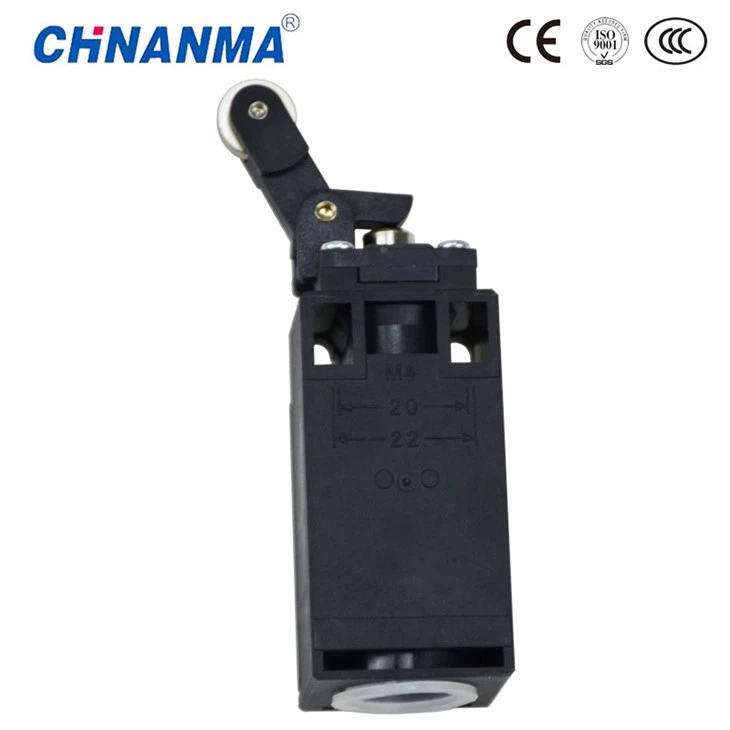

Interruptor de límit superior NLS-127
L'interruptor de límit superior, també conegut com a interruptor de límit, s'utilitza per controlar el desplaçament i la protecció límit dels equips mecànics. En la producció real, l'interruptor de límit superior s'instal·la en una posició preestablerta, i quan el mòdul instal·lat a les parts mòbils de la maquinària de producció colpeja l'interruptor de viatge, el contacte de l'interruptor de límit superior actua per realitzar la commutació del circuit. Per tant, l'interruptor de carrera és un aparell elèctric que canvia el circuit segons la posició de la carrera de les parts mòbils, i el seu principi d'acció és similar al d'un botó. L'interruptor de carrera s'utilitza àmpliament en tot tipus de màquines-eina i maquinària d'elevació per controlar la seva carrera i protegir el límit del terminal. Al circuit de control de l'ascensor, l'interruptor de viatge també s'utilitza per controlar la velocitat de la porta del cotxe, el límit d'obertura i tancament automàtic i la protecció dels límits superior i inferior del cotxe.
Segons la seva estructura, l'interruptor de viatge es pot dividir en tipus d'acció directa, tipus de corró, tipus de micro-mòbil i tipus combinat:
(1) El principi estructural de l'interruptor de viatge d'acció directa es mostra a la figura 1, i el seu principi d'acció és el mateix que el de l'interruptor de botó, però la velocitat de tancament del contacte depèn de la velocitat de funcionament de la maquinària de producció, i no s'ha d'utilitzar en llocs on la velocitat sigui inferior a 0,4 m/min.
Interruptor de viatge d'acció directa
1- Vareta d'empenta 2- Primavera 3- trencar contacte 4- fer contacte.
(2) El principi estructural de l'interruptor de viatge del rodet, quan el bloc de màquines de la maquinària controlada colpeja el pis amb el corró, aquest gira cap a la dreta, fa girar la CAM i empeny la vareta sota la part superior per fer els contactes del microinterruptor es mouen ràpidament. Quan la màquina mòbil torna, sota l'acció de la molla de reinici, cada part de les parts mòbils es reinicia.
Interruptor de viatge tipus rodet
1- Corró 2- Braç superior del rotor 3, 5, 11- Molla 4- màniga 6- politja 7- platina 8, 9- contacte 10- placa horitzontal
L'interruptor de viatge de rodets es divideix en un restabliment automàtic d'un sol rodet i un restabliment no automàtic de doble rodet (tipus angle), l'interruptor de canvi de fila de rodets doble té dues posicions d'estat estacionari, té un efecte "memòria" i pot simplificar la línia en alguns casos.
(3) La composició de l'interruptor de viatge de tipus microinterruptor: els productes de la sèrie LXW-11 s'utilitzen habitualment
1. Vareta d'empenta 2. Molla 3. Molla de compressió 4. Trenca el contacte 5. Fer contacte
